On-Site Steel Estrikti Asanble + Entegral Levage Konstriksyon Workflow + Konsiderasyon kle

Entwodiksyon:Nankonstriksyon estrikti asye, "asanble tè + lou-tekpye entegral levage" (rasanble estrikti a nèt sou tè a epi leve li nan pozisyon kòm yon sèl inite lè l sèvi avèk trepye lou) se youn nan metòd konstriksyon ki pi pri-efikas, san danje, ak bon jan kalite kontwole ki disponib jodi a.

Konpare ak "wo altitid asanble ki lach" (asanble konpozan moso pa moso segondè nan lè a), metòd sa a siyifikativman diminye travay danjere nan wotè, diminye pousantaj defo soude, ak efektivman kontwole deformation estriktirèl. Sepandan, li mande strik preparasyon sit tè, gwo presizyon konfigirasyon jig asanble, kalkil jeni solid leve, ak siyal san defo sou plas ak lòd.

Anba a se yon gid teknik konplè ak estanda pousou plas estrikti asyeasanble ak levage entegral-striktire ak workflows klè ak pratik, kondisyon teknik senp pou referans fasil.

I. Apèsi jeneral sou Metòd Konstriksyon an

Lojik Workflow Konstriksyon: Prefabrikasyon faktori konpozan asye nan seksyon → Asanble tè sou plas sou jig → koreksyon soude, enspeksyon soude (NDT) & manyen penti abazde → Levage entegral yon sèl pyès nan pozisyon → Fikse ak aliyman estriktirèl.

Avantaj kle yo

•  Travay ki baze sou tè pandan tout tan: Operasyon prensipal yo fèt sou tè a, sa ki diminye drastikman risk tonbe ak danje ki wo altitid.

•  Kalite Kontwolab: Asanble, soude, ak aliyman fèt nan yon anviwònman tè ki estab, aksesib, ki asire presizyon siperyè ak bon jan kalite konstriksyon.

•  Segondè Efikasite Konstriksyon: Yo minimize soude ak boulon nan gwo altitid, sa ki fè anpil vitès pwogrè konstriksyon.

Limitasyon

•  Gwo Zòn Asanble Obligatwa: Egzije yon zòn tè ki laj, nivo, ak byen konpakte pou asanble sou plas.

•  Ekipman lou ak chèk strik: Egzije trepye pou leve gwo tonnaj ak kalkil jeni strik pou kondisyon leve ak kapasite pou pote chaj tè a.

Senaryo aplikab yo

Konstriksyon estrikti asye louvri-sit, tankou bastengal asye gwo-span, modil asye do kay, ankadreman asye milti-span, ak asanble gwo-devwa girder teknik.

II. Ranpli Workflow Konstriksyon Standardize

Koule Pwosesis Estanda: Preparasyon Konstriksyon → Nivelman Sit ak konpaksyon → Enstalasyon Jig Asanble ak Akseptasyon → Resevwa Eleman ak Re-enspeksyon → Asanble Tè → Travay soude → Tès soude (NDT) ak penti abazde anti-korozyon Touch-up → Lifting Lug & Rigging Setup → Jijman Lift Tès → Fòmèl Entegral Fiksasyon ak ajisteman tanporè → Re-tcheke aks griy ak elevasyon → Koneksyon pèmanan ak fikse → Retire gréement → Akseptasyon pwojè → Demantèlman jig asanble

1. Preparasyon Konstriksyon bonè (Etap ki pi kritik)

Si preparasyon preliminè pa apwopriye, pwoblèm tankou deformation estriktirèl, ranvèse, oswa erè dimansyon ka fasil rive pandan asanble ak leve. Konsantre entèdi sou 4 travay debaz sa yo:

•  Plan Premyèman: Prepare yon plan anvwaye devwe. Pou operasyon ki gen gwo risk, super-kritik, revizyon ekspè ak apwobasyon fòmèl obligatwa. Ranpli kalkil jeni detaye pou kondisyon fonksyònman teknik, estrès manm, kapasite tè pote, ak chaj pwen leve.

•  Verifikasyon Materyèl ak Dokiman: Enspekte sètifika konfòmite faktori yo, rapò tès faktori (MTR), dosye tès non-destriktif (NDT) faktori, ak fèy verifikasyon dimansyon. Fè egzateman anpeche nenpòt eleman ki pa konfòme yo antre nan sit travay la.

•  Planifikasyon Layout Sit: Deziyen klèman zòn separe pou depo konpozan, travay asanblaj atè, ak pozisyon pou vwayaj teknik/pozman. Pou fondasyon tè mou, fouye epi ranplase ak ranblaj solid, kontra enfòmèl ant, epi pave / fè tèt di tè a davans.

•  Sekirite Pèsonèl: Soudeur yo, operatè teknik yo, moun k ap fè siyal yo ak moun k ap monte yo dwe genyen sètifika kalifikasyon ki valab. Fè yon seri enfòmasyon sou sekirite ak teknik pou tout travayè yo, klarifye responsablite endividyèl yo ak entèdiksyon sekirite yo.

2. Asanble Jig Enstalasyon ak Akseptasyon

Jig asanble a (ankadreman sipò tè) esansyèl pou presizyon asanble. Asanble pou Plezi oswa medyòk, kad Fortin yo entèdi!

•  Sèvi ak estanda asye estriktirèl: fabrike jig yo lè l sèvi avèk seksyon asye estanda nasyonal pou asire bon jan frigidité ak estabilite, anpeche tè a tabli, devyasyon estriktirèl, oswa souke apre chaje.

•  Detablisman ak pozisyon egzak: mete liy gid avèk presizyon; estrikteman kontwole aks kadriyaj, elevasyon, ak nivo. Pou konpozan gwo-span, bati nan pre-camber (yon koub entansyonèl anwo) dapre espesifikasyon konsepsyon pou kontrekare afesman nan lavni anba chaj sèvis.

•  Enspeksyon dedye ak siyen: Yon enspeksyon espesyalize dwe fèt lè yo fini konfigirasyon jig la. Anrejistre ak achiv tout mezi dimansyon, elevasyon, ak planite. Jig la ka itilize sèlman apre siyen fòmèl

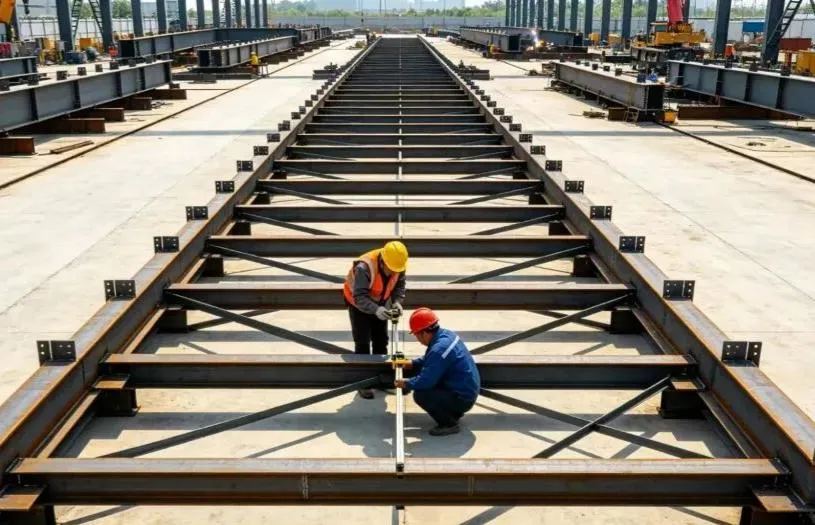

3. Livrezon eleman ak asanble tè

Asanble tè se pwosesis kle pou kontwole kalite estriktirèl an jeneral. Kontwòl egzak esansyèl:

•  Enspeksyon Konpozan Antre: Enspekte chak eleman lè yo rive pou wè aparans, deformation anbake, kouch pwoteksyon, ak aliyman twou boulon. Redrese epi korije nenpòt deformasyon minè anvan asanble a.

•  Pozisyon ak Ajisteman Jig: Apre w fin mete konpozan yo sou jig la, sèvi ak krik idwolik ak câbles pou afine ak kontwole strikteman span, liy aks, elevasyon, espas rasin (distans anfòm jwenti), ak aliyman vètikal.

•  Tack Welding pa soude sètifye: Soude sètifye dwe fè soude tack (soude kenbe tanporè). Longè soude tach la ak gwosè janm file dwe satisfè estanda teknik yo, anpeche porosite, fant, ak lòt defo soude.

•  Sodi simetrik ak soulajman estrès: soude fòmèl dwe suiv prensip "soude simetrik" ak "soude pa dèyè" (soude nan segman altènatif kout) pou libere estrès tèmik respire epi minimize deformation. Pou plak asye epè, estrikteman aplike prechofaj ak kontwòl tanperati interpass.

•  Verifikasyon apre asanble a: Apre asanble a fini, byen re-mezire dimansyon jeneral, valè kamb, ak dwat lateral pou garanti konfòmite total ak kòd jeni ak desen konsepsyon.

4. Weld Enspeksyon ak Anti-Korozyon Penti Touch-up

•  Tès ki pa destriktif (NDT): Fè Tès Ultrasonic (UT) oswa Tès Radyografik (RT) dapre espesifikasyon konsepsyon. Nenpòt soude ki pa konfòme yo dwe konplètman koupe, re-soude, ak re-teste jiskaske 100% kalifye.

•  Netwayaj ak Repentire soude: Moulen jwenti soude yo lis, retire rouye, salop, ak salòp, epi aplike san pèdi tan anti-korozyon premye ak kouch siperyè pou asire yon sistèm kouch pwoteksyon kontinyèl ak entak.

•  Pwoteksyon Sifas: Pwoteje sifas kontak friksyon boulon ki gen gwo fòs, twou boulon, ak kouch penti fini kont salde soude, kontaminasyon grès/lwil, ak rayures mekanik.

5. Leve Pwen ak Seleksyon Rigging

Règ Sekirite Nwayo Leve: Pa janm chanje pwen leve san otorizasyon, pa janm melanje gréement ki pa matche, epi pa janm soumèt eleman yo a fòs move.

•  Sèvi ak kochon pou leve ki fèt: Toujou sèvi ak kochon pou leve (je pad) ki te fèt davans, ki fèt nan faktori. Soude sou plas ki pa apwouve oswa perçage twou pou pwen leve fòtin entèdi entèdi. Tout soude pakèt leve dwe sibi 100% enspeksyon NDT.

•  Kalkil Kapasite Rigging: Chwazi kòd fil asye, chenn, ak fistibal leve ki baze entèdi sou chay kalkile, enkòpore faktè sekirite chaj dinamik. Surcharge entèdi entèdi.

•  Protektè kwen: Enstale pwoteksyon kwen (dousan/pwoteksyon kwen) nan tout kwen byen file ak kwen nan manm asye yo pou anpeche kòd fil yo koupe oswa domaje.

•  Ranfòsman Tanporè: Ajoute travès/manm tanporè nan seksyon estriktirèl mens oswa ki gen mi mens (tankou bastengal long) pou anpeche tòde, flambe, oswa deformation lokal pandan w ap leve.

6. Egzamen Lift Test (pa janm dwe sote)

Leve jijman an se baryè defansiv final kont aksidan anvwaye.

•  Leve ak Hover: Leve eleman an san pwoblèm 200–300 mm lwen jig asanblaj la, epi kenbe l sispann nan lè a pou 5 a 10 minit.

•  Enspeksyon konplè: Enspekte byen: kondisyon chaj nan pwen leve, deformation gréement, defleksyon manm an jeneral ak lokal yo, estabilite teknik, etablisman tè anba outriggers, ak nenpòt entèferans oswa akrochaj sou jig la.

•  Banse Imedyat sou Anòmal: Si yo obsève nenpòt bri etranj, distòsyon estriktirèl, oswa tabli twòp nan tè a, bese eleman an tounen sou jig la imedyatman. Levage fòmèl ka kontinye sèlman apre aksyon korektif yo apwouve.

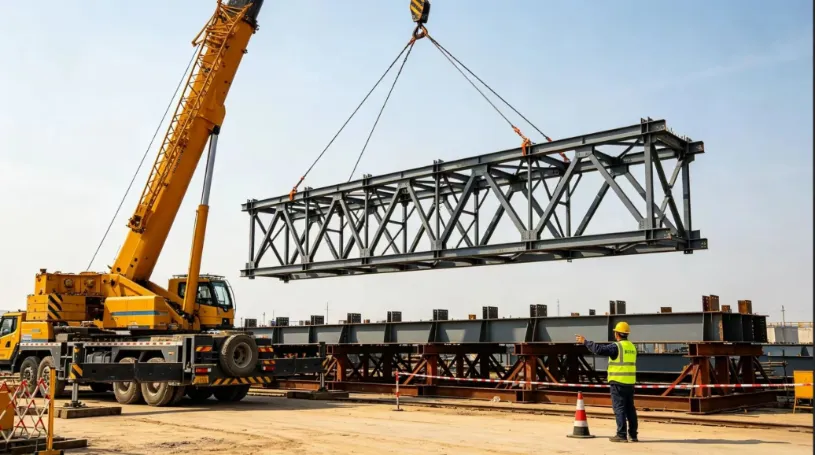

7. Full-Asanble Levage, Pozisyon, ak Tanporè Sekirite

•  Siyal inifye pou yon sèl moun: se yon sèl kòmandan siyal nonmen ki dwe dirije operasyon yo lè l sèvi avèk siyal men estanda ak kòmandman vwa. Siyal pou plizyè moun ak operasyon chaotic entèdi entèdi.

•  Fè mouvman teknik lis: Leve, balanse (balanse), ak woule (boom derricking) dwe rete lis ak dousman pandan tout tan. Evite arè brid sou kou, vire byen file, oswa chaj chòk. Ekipaj atè yo dwe itilize liy etikèt (kòd gid) pou estabilize oryantasyon eleman an epi anpeche kolizyon ak estrikti ki egziste deja.

•  Pozisyon ak Sipò Tanporè Imedyat: Yon fwa yo chita sou sipò pèmanan yo, byen ajiste aks griyaj yo, elevasyon, ak pwolonjman vètikal. Imedyatman enstale sipò tanporè ak sere boulon câbles nèg.

•  Core Safety Red Line: Pa janm lage zen teknik la jiskaske liestrikti asyefòme yon sistèm estriktirèl ki estab, oto-sipòte.

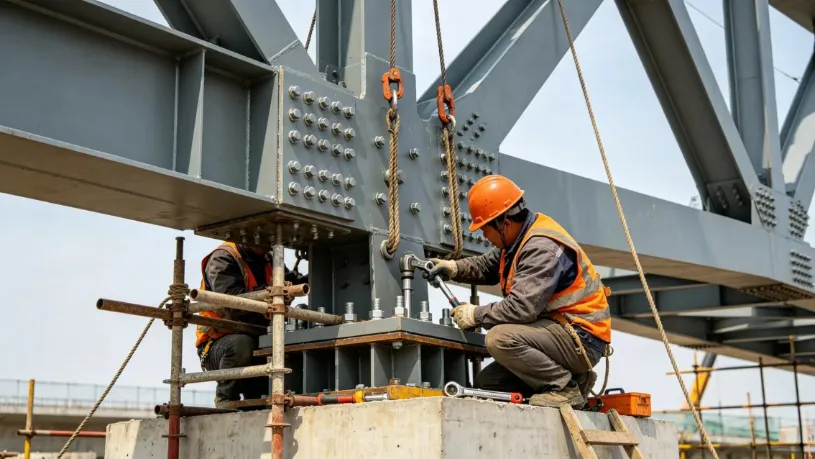

8. Koneksyon Pèmanan ak Fini Travay

•  Bolonaj ki gen gwo fòs an premye: bay priyorite boulon ki gen gwo fòs. Fè egzateman swiv sekans pi sere de etap la: "Inisyal pi sere → Final koupl sere". Make chak boulon byen klè apre yo fin sere boulon pou anpeche boulon rate, ki lach, oswa twòp koupl.

•  On-Splice Welding: Fè sou plas soud ak soude splice nan plizyè kouch, epi fè tès ki pa destriktif (NDT) san pèdi tan lè yo fini.

•  Re-meziri jeneral estriktirèl: Re-mezire tout dimansyon jeneral, elevasyon, ak valè defleksyon. Yon fwa sètifye kòm konfòme, san danje demonte Kovèti pou leve, sipò tanporè, ak jig asanble tè a.

•  Reparasyon Kouch ak Transmisyon: Touche tout kouch anti-korozyon ak ignifuje ki domaje nan zòn ki afekte yo pou konplete enstalasyon an fini.

III. Prekosyon kritik sou plas (enkonvenyans kle pou evite)

1. Pwen Kontwòl Kalite Asanble

•  Solid Jig Foundation: Tè ki anba jig asanblaj la dwe fèm, konpakte, ak nivo. Travay asanble entèdi entèdi sou tè mou oswa tè plen dlo pandan tan lapli pou anpeche règleman inegal.

•  Kontwòl Pre-camber strik: Mete avèk presizyon pre-camber (koub entansyonèl anlè) pou manm gwo-span selon valè konsepsyon. Double-tcheke mezi anvan ak apre asanble a pou anpeche afesman anba apre batiman an.

•  Restriksyon soude tan ki grav: Sispann soude nan lè a imedyatman pandan gwo van, lapli, nèj, oswa tanperati friz. Asire sifas asye mouye yo byen seche ak torch chofaj anvan rekòmanse soude.

•  Pwoteje sifas friksyon boulon ki gen gwo fòs: Pwoteje sifas friksyon kontak boulon sevè. Manje, kontaminasyon lwil oliv, oswa boule soude yo entèdi, pou asire koyefisyan glise a satisfè estanda jeni.

2. Liy wouj obligatwa pou leve sekirite

•  Entèdiksyon sou move tan: Leve se entèdi pandan gwo van Fòs 6 ak pi wo a (vitès van ≥ 10.8 m/s), bwouya dans, gwo lapli, oswa lè limyè lannwit pa bon.

•  Sipò pou estabilizasyon teknik yo: Outriggers teknik yo dwe konplètman sipòte pa plak epè asye distribisyon chaj sou tè solid, verifye pou anpeche teknik basculer oswa kout pwen an.

•  Zòn Esklizyon Sekirite Rijid: Etabli yon baryè rijid ak zòn esklizyon klè nan reyon travay teknik la. Pèsonèl ki pa otorize yo entèdi entèdi antre, pase, oswa rete nan zòn nan.

•  Enspeksyon gréement anvan Chanjman: Enspekte tout ekipman pou monte, pyès ki nan konpitè, ak kòd fil anvan chak shift travay. Ranplase imedyatman si fil fil kase, mete twòp, oswa pli/deformation depase limit akseptab.

3. Risk komen ak mezi prevantif

•  Twòp Deformation Konpozan: Pre-mete kambre konsepsyon, ajoute travès ranfòsman tanporè, swiv sekans soude simetrik, epi fè tout chèk chaj kondisyon pou leve.

•  Echèk dechire pakèt leve: Fè konsepsyon estriktirèl espesyalize pou leve pattes, asire soude plen pénétration ak enspeksyon 100% NDT, epi entèdi sevèman pwen leve ki pa apwouve.

•  Deplasman tè teknik oswa pansman: Verifye epi fè tèt di tè davans, mete plak asye lou anba stanbann yo, epi kontwole tè a tabli pandan esè a.

•  Estriktirèl Enstabilite apre Plasman: Enstale san pèdi tan kab nèg ak sipò tanporè, pou respekte prensip la sevè: "Pa janm lage zen teknik la anvan estrikti a sekirize."

•  Boulonaj segondè-fòs ki pa nòmal: Pwoteje sifas kontak friksyon yo, aplike pwosedi estanda pou sere koupl, epi enspekte epi make koulè chak boulon lè yo fini.

IV. Rezime

Lojik jesyon debaz la nansou plas asanble estrikti asyeak levage entegral ka rezime kòm: asanble tè presizyon, kontwòl jig rijid, kalkil levage solid, leve lis ak fiks, epi pa janm lage zen an anvan sekirite.

Pa entèdi jere kat poto kritik yo - bon jan kalite jig, deformation soude, kondisyon chaj leve, ak estabilite estriktirèl tanporè - domaj ki pi komen konstriksyon ak aksidan sekirite yo ka anpeche, bay yon solisyon ki an sekirite, serye, ak efikas pou gwo-span jeni estriktirèl asye.
