Estanda Pwosesis Konstriksyon pou estrikti asye (ankadreman asye)

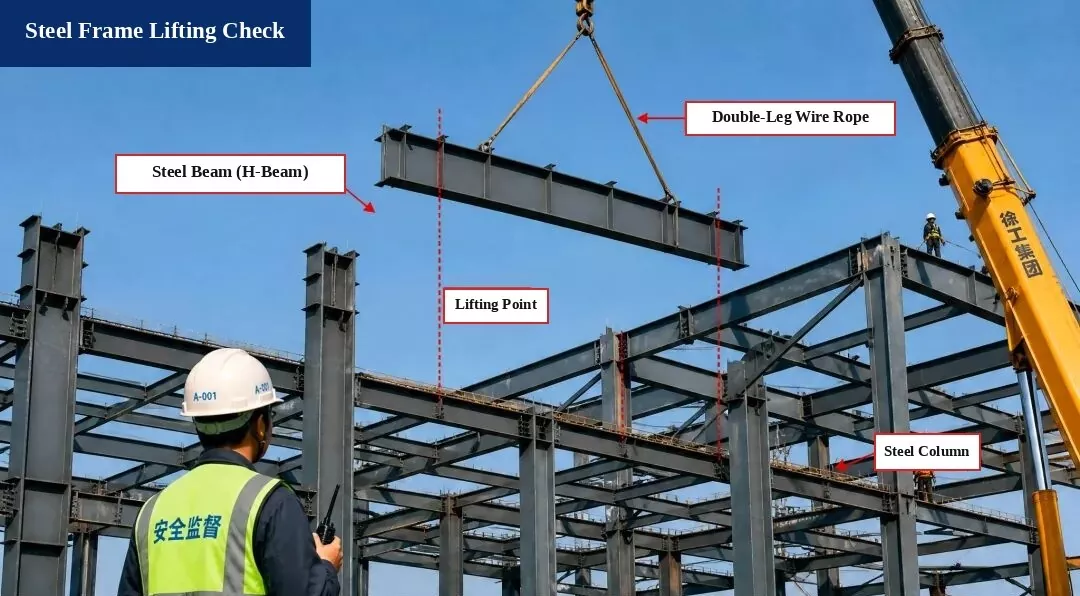

1. Asye ankadreman Leve chèk (Levage Kalkil)

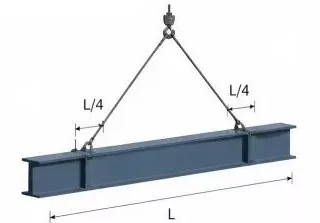

I. Leve Dyagram

Manm:Gwo bout bwa asye H500×200×10×16, Longè L = 12.0 m

Pwen leve:Mete nan L/4 soti nan chak bout nan gwo bout bwa a

Ang fistibal:α ≈ 60°

II. Kalkil chaj

1. Pwa pwòp tèt ou nan gwo bout bwa:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. Faktè chaj dinamik:Pran 1.1

3. Pwa nan fistibal:Ignore (neglijab)

4. Total Levage Chaj:
P = G × 1.1 = 219.9 kN

5. tansyon fistibal (chaj balanse):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. Tcheke Sekirite Fistibal

1. Kalite fistibal:φ20 kòd fil asye, kraze chaj Fb = 360 kN

2. Faktè sekirite (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Satisfè kondisyon estanda!

Tcheke konklizyon:
Operasyon an leve an sekirite epi li satisfè kondisyon kòd.

Estanda Referans

• Kòd pou konstriksyon estrikti asye (GB 50755-2012)

• Kòd Teknik pou Sekirite Leve ak Leve nan Konstriksyon (JGJ 276-2012)

Nòt sekirite:

1. Tcheke gwo bout bwa a asye, kòd fil, ak zouti leve anvan ou leve pou asire w ke yo an sekirite ak serye.

2. Bay yon moun devwe pou dirije pwosesis la leve. Pèsonn pa gen dwa kanpe anba gwo bout bwa a.

3. Sispann leve travay imedyatman lè vitès van an rive nan Nivo 6 oswa pi wo.

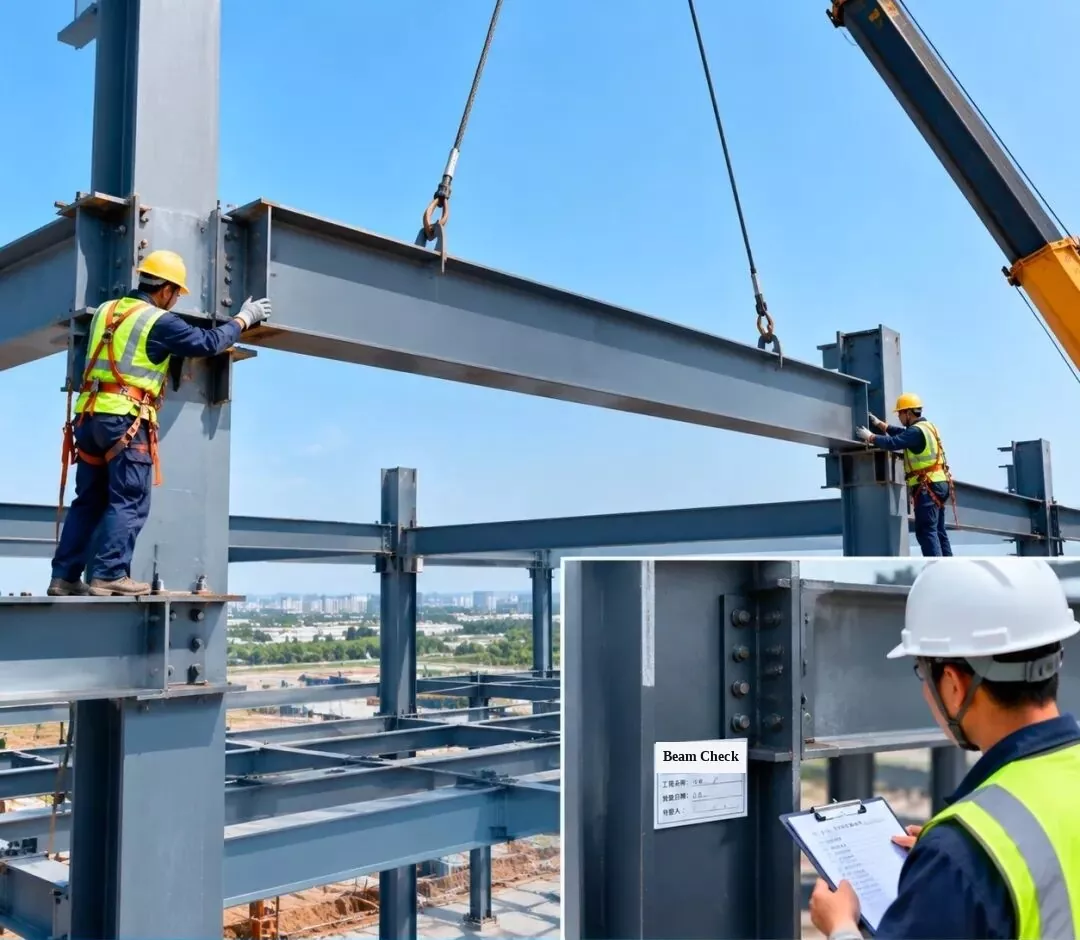

2. Steel Frame Enstalasyon ak Enspeksyon — Steel Beam Enstalasyon

Leve gwo bout bwa asye a nan pozisyon li te planifye, Lè sa a, enspekte ak apwouve jwenti koneksyon yo asire w ke bon jan kalite a enstalasyon satisfè kondisyon konsepsyon.

[Inset Tag sou kolòn: Steel Beam Enstalasyon Enspeksyon | Non Pwojè: Atelye #1 | Dat Enspeksyon | Enspektè]

3. Steel Frame Enstalasyon ak Enspeksyon — Steel Roof Truss Enstalasyon

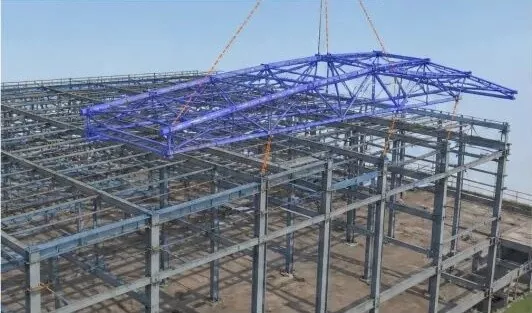

1. Simulation 3D BIM:Simulation enstalasyon bastengal do-kay asye a amelyore plan an leve ak lòd enstalasyon an.

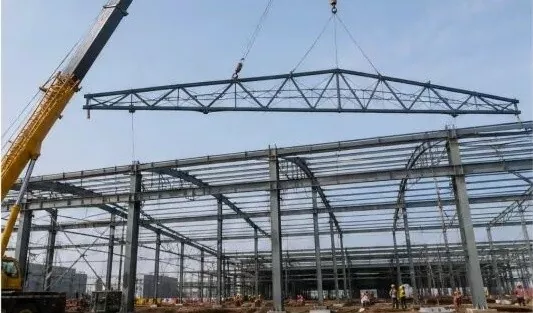

2. Leve bastengal twati:Sèvi ak yon kamyon teknik pou leve bastengal la epi mete l tou dousman nan pozisyon pandan w ap kenbe l ekilibre.

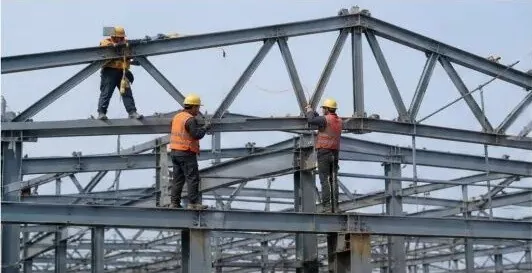

3. Pozisyon ak fikse tanporè:Apre bastengal do kay la an plas, sekirize li tanporèman epi ajiste pozisyon li ak wotè (elevasyon).

4. Koneksyon boulon segondè-fòs:Sere boulon ki gen gwo fòs selon règ konsepsyon yo pou asire yon koneksyon solid.

5. Enstalasyon Enspeksyon:Tcheke wotè bastengal, span, koube (devyasyon), ak aliyman vètikal pou asire w ke yo satisfè kòd la.

6. Dosye enspeksyon:Apre w fin pase enspeksyon an, ranpli fòm dosye a epi ale nan pwochen etap konstriksyon an.

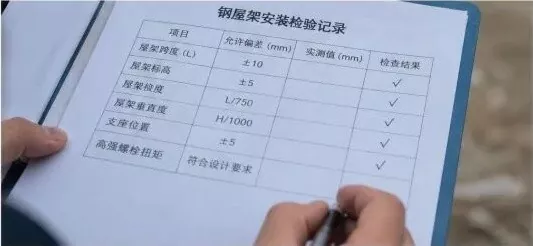

Dosye enspeksyon enstalasyon bastengal do-kay asye

Atik enspeksyon	Erè ki pèmèt (mm)	Valè mezire (mm)	Tcheke Rezilta
Distansyon truss (L)	± 10	—	√ (Pase)
Wotè truss (elevasyon)	±5	—	√ (Pase)
Koube bastengal (defleksyon)	L / 750	—	√ (Pase)
Aliyman vètikal bastengal	H / 1000	—	√ (Pase)
Pozisyon sipò	±5	—	√ (Pase)
Koupl boulon segondè-fòs	Satisfè kondisyon konsepsyon	—	√ (Pase)

Pwen kontwòl kle:

Tcheke tout pati asye k ap rantre sou sit la pou verifye kalite yo, gwosè yo ak bon jan kalite soude yo;
Sèvi ak yon plan leve san danje epi pratik pou asire sekirite leve;
Ajiste ak ranje bastengal la imedyatman apre li mete nan pozisyon;
Sere boulon tout gwo fòs byen epi teste koupl yo dapre kòd la;
Fè yon enspeksyon konplè pou asire ke estrikti enstale a satisfè tout kondisyon konsepsyon ak kòd.

4. Steel Frame Enstalasyon ak Enspeksyon - Enstalasyon Steel Beam Incline

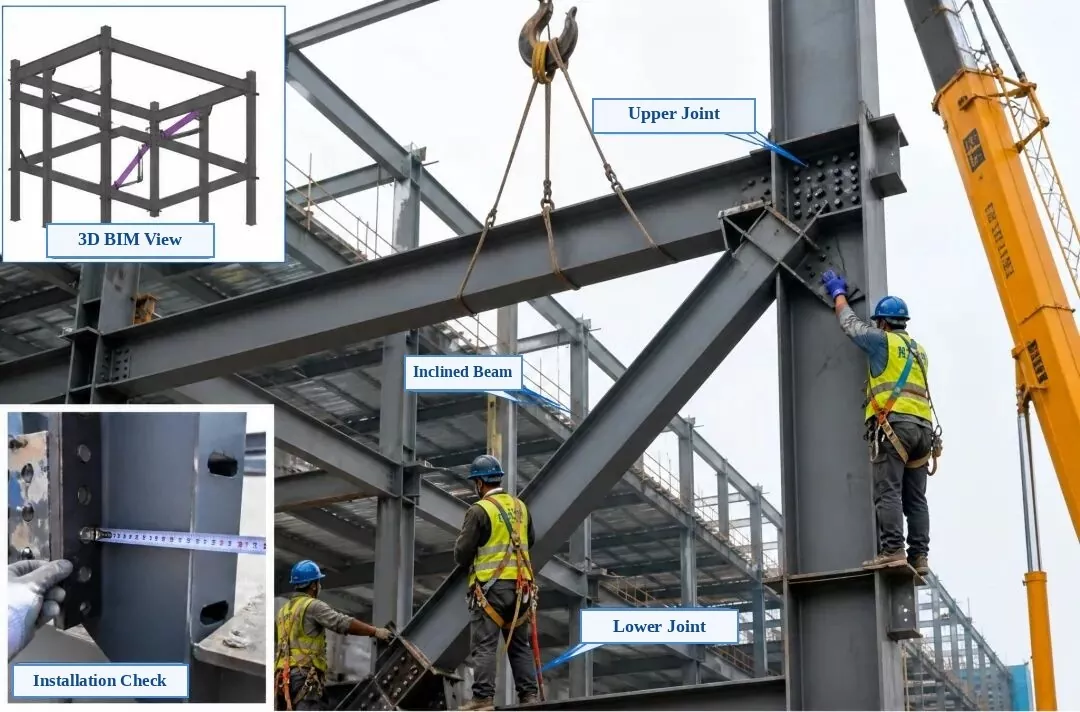

Ekstrè Etikèt foto:Anlè-Goch Inset: 3D BIM View | Anba-Goch Inset: Tcheke enstalasyon | Foto prensipal: Joint koneksyon anwo, gwo bout bwa asye enkline (brace dyagonal), jwenti koneksyon pi ba

Enstalasyon Steel Frame ak Enspeksyon — Enstalasyon Steel Beam Incline

1. Tcheke Pre-Enstalasyon:Tcheke nimewo pati, gwosè, pozisyon twou boulon, ak direksyon plak koneksyon. Asire w ke sifas kontak yo plat, pwòp, epi san bav oswa lwil oliv.

2. Leve ak pozisyon:Sèvi ak de pwen leve pou leve gwo bout bwa ki enkline a tou dousman an plas. Ranje li tanporèman epi asire ke tou de jwenti anwo ak pi ba yo liy byen ak kolòn an asye ak gwo bout bwa.

3. Aliyman ak Ajisteman:Ajiste pozisyon santral la, wotè, ak aliyman vètikal gwo bout bwa a enkline pou satisfè kondisyon konsepsyon. Ranpli koneksyon pèmanan an apre aliyman.

4. Metòd koneksyon:Konekte ak boulon ki gen gwo fòs. Sere boulon yo respire soti nan sant la deyò nan tou de bò jan sa mande pa konsepsyon an, epi make chak boulon apre final la sere pase enspeksyon.

5. Enstalasyon Enspeksyon:Tcheke pozisyon liy santral la, wotè, aliyman vètikal, sere kontak plak la, ak kalite boulon pi sere. Tout bagay dwe satisfè Kòd pou Akseptasyon Kalite Konstriksyon Estrikti Steel (GB 50205).

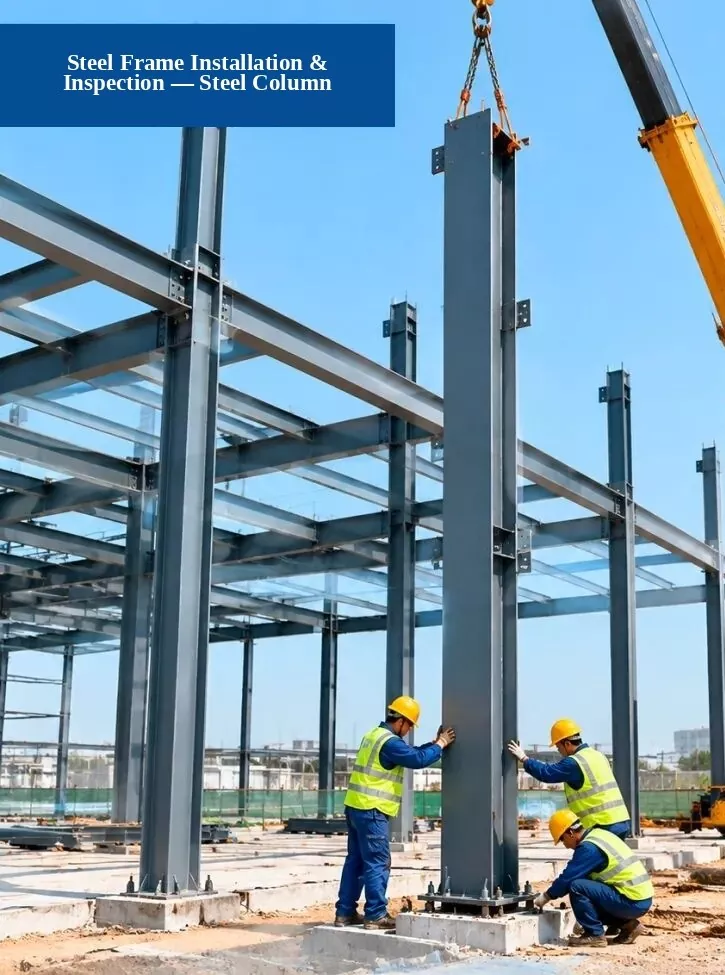

5. Steel Frame Enstalasyon ak Enspeksyon — Steel Colon Enstalasyon

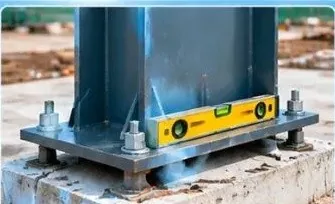

1. Tcheke Fondasyon:Tcheke si pozisyon boulon jete lank yo, wotè fondasyon yo ak dimansyon fondasyon yo satisfè kondisyon konsepsyon yo.

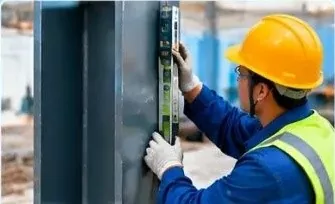

2. Tcheke aliyman vètikal:Sèvi ak yon estasyon total, plon lazè, oswa nivo straightedge pou tcheke ki jan dwat (vètikal) kolòn asye a kanpe.

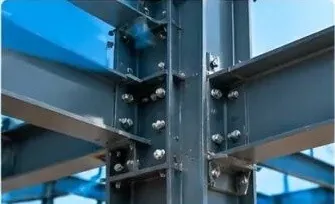

3. Tcheke Kalite Koneksyon:Tcheke si boulon ki gen gwo fòs, soude, ak plak koneksyon satisfè kondisyon estanda yo.

Pwosesis konstriksyon:1. Travay Preparasyon → 2. Leve & Mete Kolòn Steel → 3. Enstale & Sekirize → 4. Enspeksyon & Akseptasyon

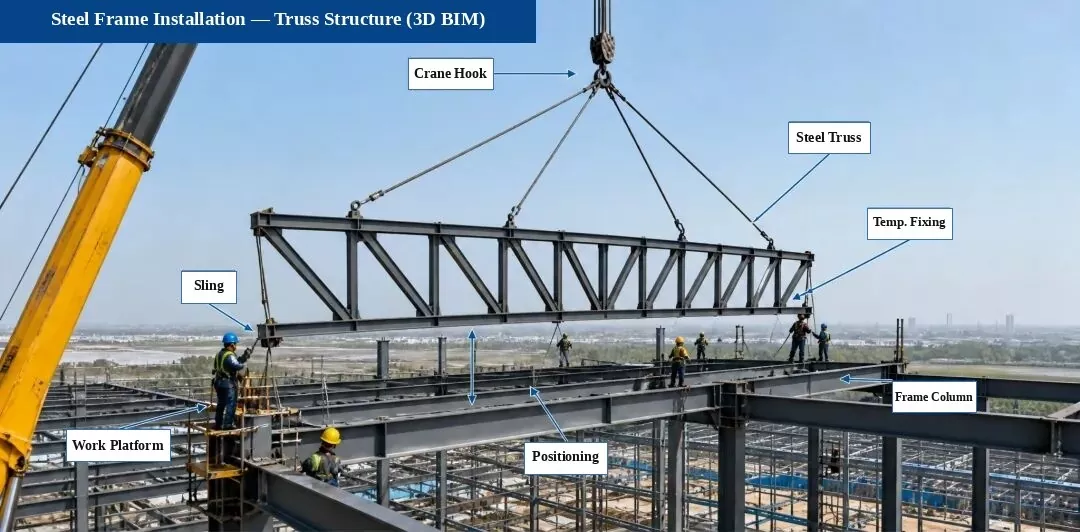

6. Enstalasyon ankadreman asye — Enstalasyon estrikti truss (3D BIM Dyagram)

Koule Pwosesis Enstalasyon:Sondaj & Marking → Sipò Tcheke → Lift & Place → Tanporè Fixing → Aliyman & Ajisteman → Koneksyon boulon ki gen gwo fòs → Soude (si sa nesesè)

Pwen Enstalasyon kle yo:

Anvan leve, tcheke doub liy santral sipò a, wotè, ak pozisyon pati entegre;
Tache kòd gid van (taglines) pandan leve pou kenbe bastengal la estab;
Ajiste ak tanporèman an sekirite bastengal la imedyatman apre plasman pou anpeche koube oswa deformation;
Koneksyon boulon ki gen gwo fòs yo dwe swiv règ konsepsyon ak kòd epi yo dwe sere boulon nan koupl ki nesesè yo;
Kalite soude dwe satisfè règ yo nan Kòd pou Akseptasyon Kalite Konstriksyon Estrikti Steel (GB 50205).

Pwen enspeksyon kle yo (foto sou sit):

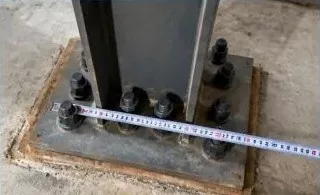

1. Sipò & Joint Check

Tcheke pozisyon ak wotè boulon sipò, plak shim, ak pati entegre pou asire w ke yo satisfè kondisyon konsepsyon.

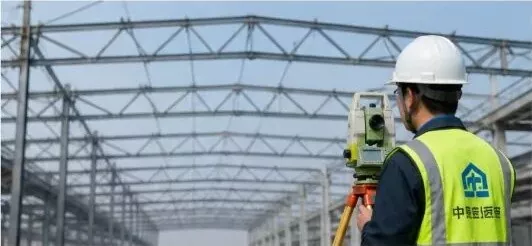

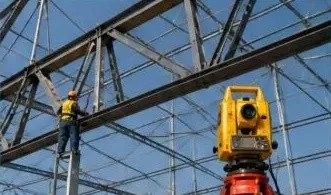

2. Tcheke aliyman truss

Sèvi ak yon estasyon total pou mezire liy santral, wotè, ak koube bastengal la, epi fè ajisteman aliyman.

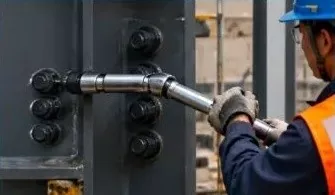

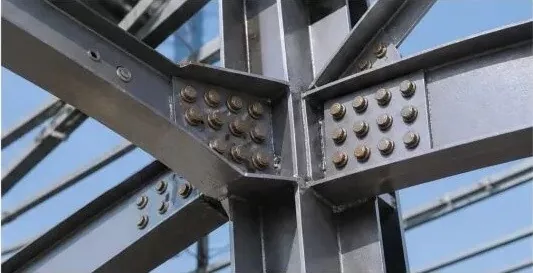

3. Tcheke boulon segondè-fòs

Tcheke nimewo, gwosè, ak koupl boulon ki gen gwo fòs yo, epi re-teste yo jan kòd la mande.

Nòt:Se estrikti nan bastengal nan pwojè sa a pre-rasanble nan faktori a epi leve nan seksyon sou sit asire enstalasyon egzat, bon jan kalite, ak sekirite.

7. Steel Frame & Profiled Metal Do-kay Fèy Enstalasyon ak Enspeksyon

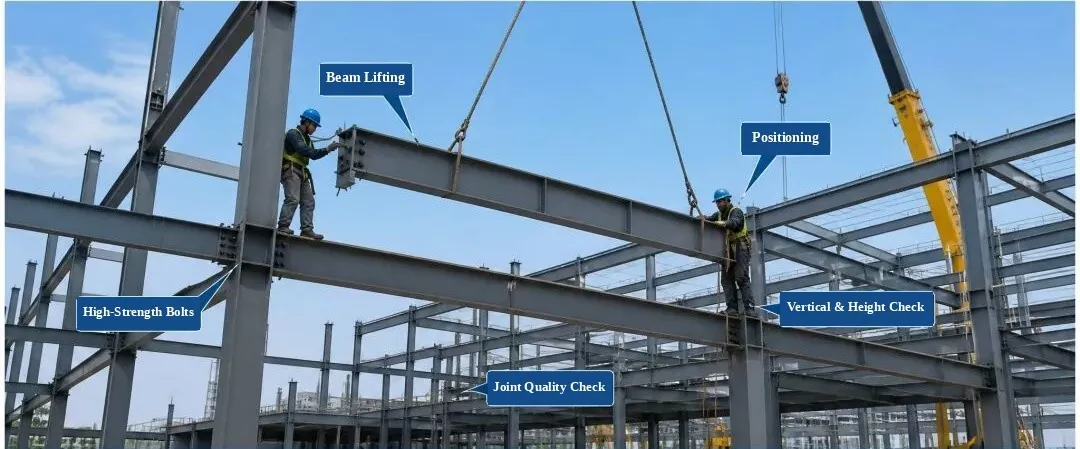

Steel Frame Enstalasyon ak Enspeksyon

(Etikèt: Leve gwo bout bwa, Pozisyon, Boulon ki gen gwo fòs, Tcheke vètikal ak wotè, Tcheke kalite jwenti)

1. Tcheke Pati k ap rantre:Tcheke kalite materyèl la, gwosè, kondisyon sifas, ak dwat. Enstale sèlman apre yo fin pase enspeksyon.

2. Kontwòl Pwosesis:Kontwole pozisyon pati, wotè, aliyman vètikal, ak boulon pi sere pandan enstalasyon.

3. Atik enspeksyon:Pozisyon santral, wotè, aliyman vètikal, platite sifas, ak bon jan kalite koneksyon boulon.

4. Estanda Kalite:Dwe satisfè Kòd pou Akseptasyon Kalite Konstriksyon Estrikti Steel (GB 50205-2020).

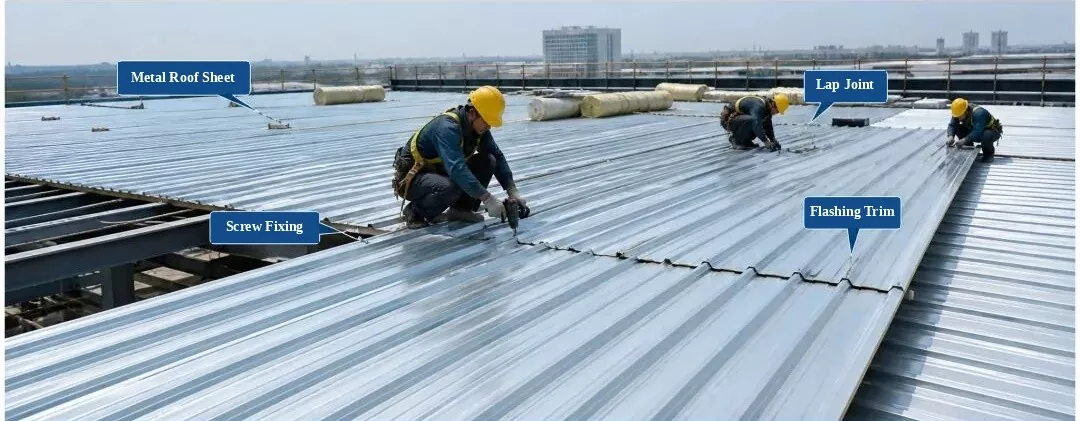

Profiled Metal Do-kay Fèy Enstalasyon & Enspeksyon

(Etikèt: Fèy Do-kay Metal, Joint Lap, Fixing Vis Self-Tapping, Taye Flache)

1. Tcheke materyèl:Tcheke pwofil panèl la, epesè, kouch, ak koulè. Sèvi ak sèlman apre yo fin pase enspeksyon.

2. Règ enstalasyon:Sipèpoze panno yo kòrèkteman epi ranje yo byen fèm. Kenbe espas vis nan limit estanda, san okenn vis ki manke oswa ki pa plase.

3. Atik enspeksyon:Flatness do kay la, lajè sipèpoze, distans pwen fixation, ak detay WATERPROOFING.

4. Estanda Kalite:Dwe satisfè Kòd Teknik pou Jeni Do-Kay Metal (GB 50345-2012).

8. Steel Frame Enstalasyon ak Enspeksyon — Steel Stairs and Handrail Installation

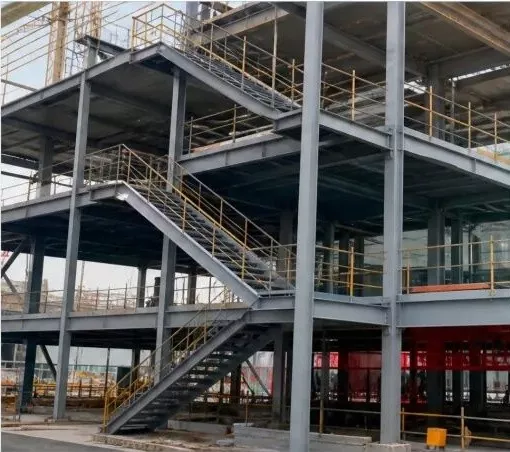

1. Ranpli eskalye asye ak ranp (Foto Sit)

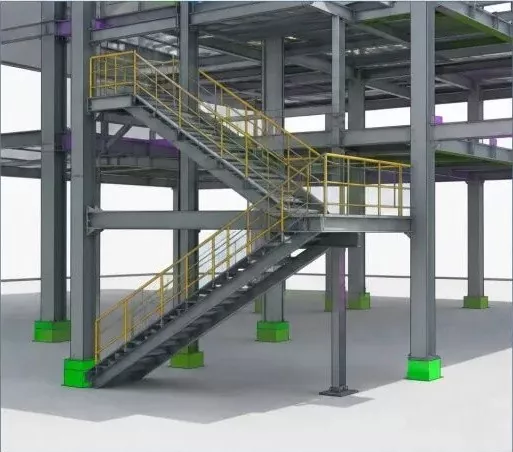

2. Modèl 3D BIM (Mach eskalye ak balistrad)

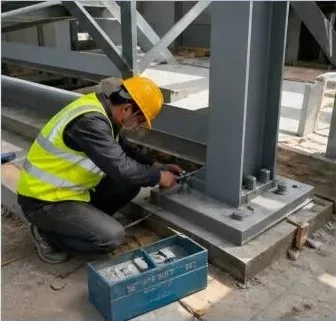

3. Enstalasyon eskalye asye (Travay sou sit)

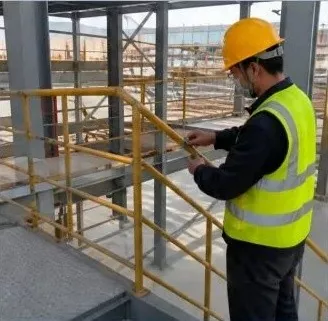

4. Enstalasyon Handrail (Travay sou sit)

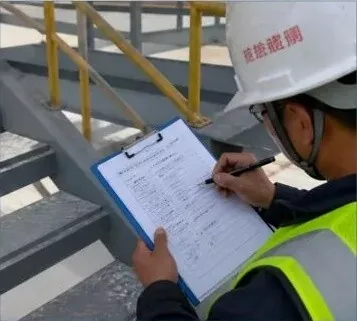

5. Enstalasyon Kalite Enspeksyon (Tcheke Sit)

Enstriksyon:

Anvan enstale eskalye asye ak balistrad, tcheke an doub dimansyon eleman yo, wotè, ak liy santral layout yo;
Lè w ap itilize koneksyon boulon, tcheke gwosè boulon an, kantite, ak koupl pou asire yon koneksyon fèm;
Enstale balistrad yo dwe fèm ak dwat, ak soude plen ak lis ki satisfè kondisyon konsepsyon ak kòd;
Fè yon enspeksyon kalite apre enstalasyon epi ranpli dosye enspeksyon an pou asire bon jan kalite pwojè a.

Estrikti asyeesyo lajman itilize nan mache konstriksyon jodi a pou bati ankadreman bilding, epi yo pral vin chwa prensipal la pou estrikti bilding prensipal nan tan kap vini an. Estrikti asye gen anpil sous-kategori, kalite estrikti, ak kalite eleman. Ki baze sou sistèm estriktirèl la, yo divize an kat kalite prensipal: ankadreman pòtal, griy espas, bastengal, ak estrikti ankadreman.
