Gid konplè sou Konpozan estriktirèl Steel: Manm Segondè ak Detay Koneksyon

Pwoblèm anvan an te montre detay ak desen an premye manm ki pote chay yo ak manm sipò ak estabilite nan mitan.asye estriktirèlkonpozan. Sesyon sa a kontinye ak entwodiksyon eleman segondè ak konpozan tache ansanm ak koneksyon ak ekipman estriktirèl. Anba a se deskripsyon pozisyon layout tipik ak lis konplè chak eleman nan bilding asye.

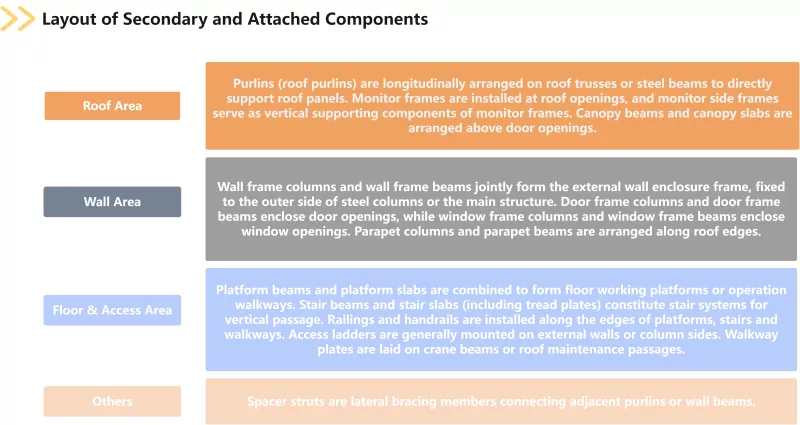

Konpozan segondè ak atache yo enkli purlins, kolòn ankadreman miray, travès ankadreman miray, ankadreman pou kontwole, ankadreman bò pou kontwole, travès eskalye, dal eskalye, travès platfòm, dal platfòm, balistrad, balistrad, nechèl aksè, plak pasaj ak struts spacer, kolòn ankadreman pòt, travès ankadreman pòt, kolòn ankadreman fenèt, cano frame parapyo beams travès parapè. Purlins yo sibdivize nan purlins do-kay ak purlins mi, pandan y ap dal eskalye kouvri plak kraze. Antreprann fonksyon bilding tankou patiraj, pasaj, limyè lajounen ak vantilasyon, eleman segondè ak tache transmèt chaj van, chaj nèj ak lòt chaj nan estrikti prensipal la. Yo se pati endispansab ki asire entegrite ak fonksyon sèvis nan bilding asye.

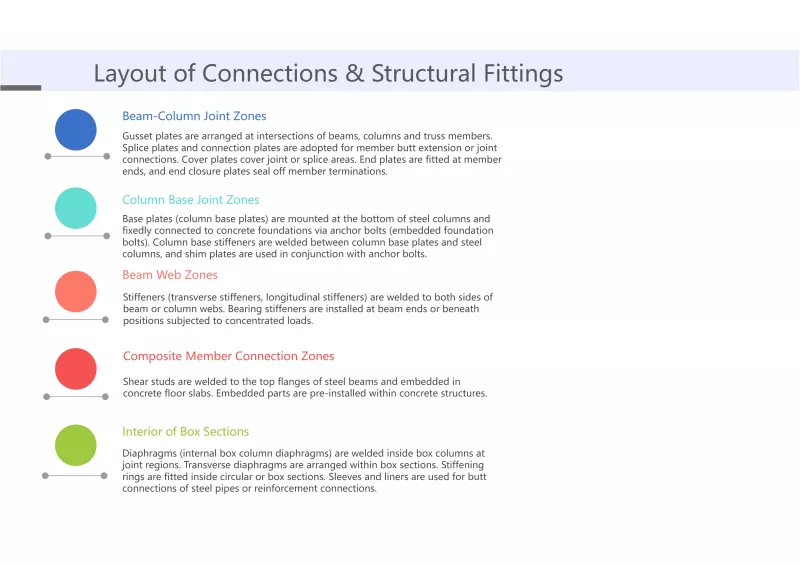

Koneksyon ak ekipman estriktirèl konpoze de plak gousset, rèd, rèd kote yo pote, plak shim, plak koneksyon, plak episur, plak kouvèti, plak fèmen fen, plak fen, plak baz, rèd kolòn baz, boulon jete kolòn, boulon ki gen gwo fòs, boulon òdinè, poto taye, boulon embedded, pati rebò, bag. dyafram ak dyafram transverse. Redisman yo divize an rèd transverse ak rèd longitudinal; plak baz gen ladan plak baz kolòn; boulon jete lank kolòn yo konnen tou kòm boulon fondasyon entegre; poto taye yo rele tou konektè poto; dyafram kouvri dyafram entèn pou kolòn bwat. Kòm yon kategori vital nanestrikti asyekonpozan, koneksyon ak ekipman estriktirèl dirèkteman detèmine si tout manm chaj-pote ka travay nan kowòdinasyon efektivman epi si chemen an transfè chaj se kontinyèl ak serye.

Jiskaprezan, kat gwo kategori konpozan estriktirèl asye klase pa konpozisyon estriktirèl yo tout te klase. Tout eleman ki anwo yo trase sou desen konstriksyon nan bilding asye, enkli nan analiz fòs nan rapò kalkil estriktirèl, ak pèmanan kenbe nan estrikti yo ranpli. Konbinezon an nan eleman varye ak diferan kalite pwojè. Yon konpreyansyon kòrèk sou pozisyon fonksyonèl ak lojik layout chak kalite eleman se yon avantou pou konpile bòdwo kantite egzat ak rezonab detèmine pri inite konplè, osi byen ke fondasyon an pou asire ke entansyon an konsepsyon estrikti asye yo ka transfòme nan bilding fizik ki an sekirite ak serye.
